Press-O-Film (POF) consiste en una capa de microespuma plástica triturable recubierta sobre una película de poliéster de espesor altamente uniforme.
Cuando se comprime contra un material rugoso, Press-O-Film reproduce con precisión los detalles de la rugosidad de su superficie.
La impresión se puede estudiar de varias formas:
1. Se puede aplicar un medidor de espesor de esfera micrométrica simple a la réplica para la medición de campo de la rugosidad máxima promedio de pico a valle, o "perfil" de una superficie replicada, o
2. Un medidor de espesor digital como el PosiTector RTR también puede medir el perfil en campo y cerrar la brecha entre los grados de cinta incorporando linealización automática.
3. Se puede utilizar un interferómetro de perfil óptico o un microscopio confocal en entornos de laboratorio para producir mapas de la topografía de la superficie de la réplica. Esto es más apropiado para estudiar características sutiles a nivel de micropulgadas (25 nanómetros).
La cinta Testex Press-O-Film Replica Tape consiste en una capa de espuma comprimible adherida a un sustrato de poliéster incompresible de espesor muy uniforme. Cuando se presiona contra una superficie de acero rugosa, la espuma se colapsa y forma una impresión de la superficie. Al colocar la cinta Testex comprimida entre los yunques de un medidor micrométrico de espesor y restar el espesor del sustrato incompresible, se obtiene una medida del perfil de la superficie.
Cada rollo de cinta Testex incluye 50 piezas (impresiones).

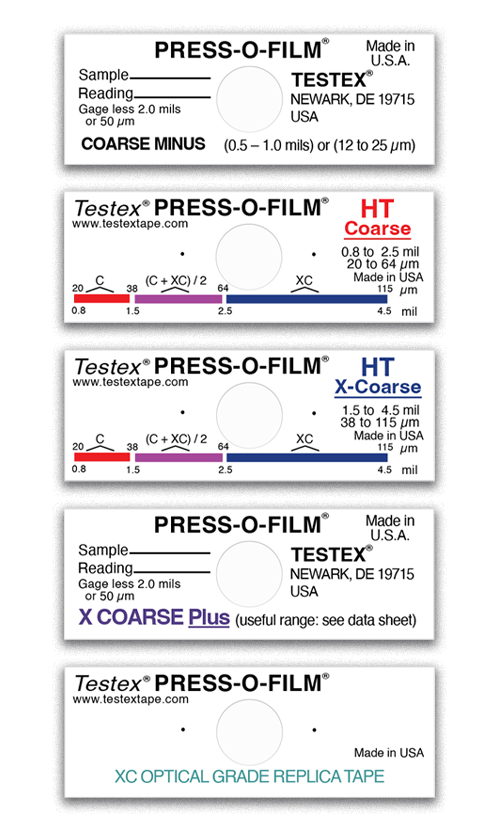

Grados convencionales de cinta Testex Press-O-Film
Testex Press-O-Film replica tape is available in a variety of thickness ranges for measuring substrate roughness. The primary range for measurement with replica tape is 20 to 115 µm (0.8 to 4.5 mils). Use of Coarse Minus grade (<20 µm or <0.8 mil) or X-Coarse Plus grade tape (>115 µm or >4.5 mils) should primarily be restricted to checking measurements at the lower and upper ends of the primary range.
PosiTector RTR H
Grado óptico Grados de cinta Testex Press-O-Film
La cinta de réplica Testex Press-O-Film Optical Grade, cuando se utiliza con modelos 3D PosiTector RTR, proporciona archivos de datos de superficie (.SDF) de mayor calidad que la cinta de réplica convencional. La cinta de réplica de grado óptico está disponible en Grueso o X-Grueso.
Cómo funciona
1
Prepare
Utilice masilla de limpieza para eliminar el polvo, los escombros o los residuos de granalla del lugar de medición presionando firmemente la masilla sobre la superficie a comprobar con los dedos y retírela.
2
Abrillantar
Seleccione el grado apropiado de cinta de réplica, a continuación, tire de un solo trozo de cinta libre de su papel de liberación y aplicar a la superficie granallada.
Comprima firmemente la película de réplica utilizando la herramienta de bruñido aplicando suficiente presión en un movimiento circular y de frotamiento x-y. Cuando haya terminado, retire la cinta de la superficie.
3
Medida
Introduzca la cinta de réplica comprimida entre los yunques de medición del micrómetro y realice una lectura.
Asegúrese de que la cinta esté bien colocada de modo que la región bruñida quede centrada en los yunques con la cara adhesiva hacia abajo.
