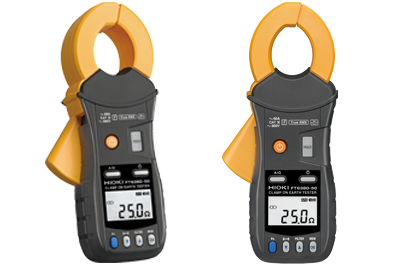

El FT6380 mide la resistencia a la tierra simplemente al sujetarlo a cables de tierra con múltiples conexiones a tierra. No se necesita una varilla de conexión a tierra auxiliar, y no hay necesidad de desconectar el cable de tierra de la varilla de conexión a tierra. El sensor compacto y de bajo perfil se puede utilizar para sujetar cables de tierra con facilidad, y también proporciona funcionalidad de medición de corriente alterna y puede medir corrientes que van desde la corriente de fuga del orden de varios mA hasta corrientes de carga de hasta 60 A. CAT IV 600V
Características principales Medición de la resistencia de la tierra para sistemas con varias conexiones a tierra Mida la corriente de fuga con absoluta certeza con una resolución altamente sensible de 0.01 mA (a un rango de 20.00 mA) Mida la corriente de carga hasta un rango de 60.0 A Abrazadera en el punto más angosto.
| Principio de medición | El instrumento tiene dos núcleos para inyección de voltaje y medición de corriente. A partir de la tensión definida y la corriente medida, se calcula la resistencia total del bucle del circuito Nota: solo para sistemas con conexión a tierra múltiple. En un sistema con múltiples puestas a tierra, cuanto mayor sea el número de polos de puesta a tierra, más preciso será el valor medido. |
|||||
|---|---|---|---|---|---|---|
| Rango de resistencia de puesta a tierra | 0,20 Ω (resolución de 0,01 Ω) a 1600 Ω (resolución de 20 Ω), 10 rangos, supresión de cero: menos de 0,02 Ω, Precisión: ±1,5 % de lectura. ±0,02 Ω |
|||||
| Rango de corriente CA | 20,00 mA (resolución de 0,01 mA) a 60,0 A (resolución de 0,1 A), 5 rangos, supresión de cero: menos de 0,05 mA, Precisión: ±2,0 % de lectura. ±0,05 mA (30 Hz a 400 Hz, RMS verdadero), factor de cresta 5,0 o menos (para el rango de 60 A, 1,7 o menos) |
|||||
| Entrada máxima permitida | 100 A CA continua, CA 200 A durante 2 minutos o menos (a 50/60 Hz, requiere reducción de potencia en frecuencia) | |||||
| máx. tensión nominal a tierra | 600 V CA CAT IV | |||||
| Función de memoria | 2000 datos | |||||
| Función de alarma | Para medición de resistencia y medición de corriente, emite un pitido cuando el valor medido es menor o mayor que el umbral | |||||
| Otras funciones | Retención de datos, retroiluminación, filtro, ahorro de energía automático | |||||
| Mostrar | LCD digital, máx. 2000 dgt., Frecuencia de actualización de pantalla: 500 ms (2 veces/s) | |||||
| Impermeable y a prueba de polvo | IP40 (EN60529) con sensor de abrazadera cerrado | |||||
| Interface de comunicación | N/A | |||||
| Alimentación | 2 pilas alcalinas LR6 (AA), máx. potencia nominal: 450 mVA, uso continuo: 35 h (condiciones de prueba internas) | |||||
| Diámetro de la mandíbula del núcleo. | φ 32 mm (1,26 pulgadas) | |||||
| Dimensiones y masa | 73 mm (2,87 pulgadas) de ancho × 218 mm (8,58 pulgadas) de alto × 43 mm (1,69 pulgadas) de profundidad, 620 g (21,9 onzas) | |||||
| Accesorios incluidos | Estuche de transporte ×1, bucle de verificación de resistencia (1 Ω, 25 Ω) ×1, correa ×1, batería alcalina LR06 (AA) ×2, manual de instrucciones ×1 | |||||
